X6232万能回转头铣床

X6232万能回转头铣床是山东威力重工独立研发的一种新型万能铣床，基础铸件刚性好，精度保持性好，主轴传动和进给传动均采用18级齿轮变速，具有较宽的变速范围。工作台沿床鞍移动实现纵向运动，铣床床鞍沿升降台移动实现横向运动，垂向运动由升降台沿床身矩形导轨移动实现。X6232A万能回转头铣床具有很宽的加工范围，可以作立铣头使用外，还可以在两个方向做270度回转，并配有主轴套筒，可以伸缩，可以加工任意角度的斜面和孔。该款机床基础铸件刚性好，精度保持性好，主轴传动和进给传动均采用18级齿轮变速。X6232万能回转头铣床基础铸件刚性好，精度保持性好，主轴传动和进给传动均采用18级齿轮变速，具有较宽的变速范围，X6232万能回转头铣床在可以作立铣头使用外，还可以在两个方向做270度回转，并配有主轴套筒，可以伸缩，可以加工任意角度的斜面和孔。

x6232a万能回转头铣床主要技术参数：

主轴锥孔锥度：7:24ISO40（立）

卧轴端面至工作台面距离：120-490mm

卧轴中心至立柱导轨面距离：0-300mm

主轴转速范围：35-1600r/min

立铣头回转角度：360°

工作台尺寸：1250×320mm

工作台行程（纵向/横向/垂向）：600/320/370mm

工作台纵/横向机动进给速度：22-555（8级）810（快）mm/min

工作台垂向机动升降速度：560mm/min

工作台T型槽数/宽度/间距：3/14/70mm

主传动电动机功率：2.2kW

工作台机动进给电动机功率：750W

升降台升降进给电动机功率：750W

冷却泵电动机功率：90W

冷却泵流量：25升/分

机床净重/毛重：1320/1420kg

外形尺寸：1700×1560×1730mm

X6232万能回转头铣床主要特点：

1、主轴两节头设计，即可方便的实现立、卧铣转换及空间任意角度的组合，又使刚性比三节头有较大提高。两节头上配置精密的定位销，确保立、卧铣转换的精确定位。

2、X、Y、Z三向机械进给，并可实现快速移动，提高工作效率。

3、X、Y、Z方向导轨副超音频淬火、精密磨削更加耐磨。

4、X向行程600mm，配合矩形矩形导轨稳定性更强。

5、结构设计合理，具极优的性价比。配置分度头、回转头等可实现功能扩展。（如铣斜面、螺旋槽、齿条、齿轮、花键等）

6、X6232万能回转头铣床卧轴采用能耗制动，制动轴矩大。

7、X6232万能回转头铣床可实现立、卧铣多种加工功能。

8、功能强劲，更方便操作。

9、卧轴采用能耗制动，制动转矩大。

10、工作台X向行程达800mm，Y、Z向为宽矩形导轨，稳定性更强。

18、工作台X、Y、Z三方向机动进给，X、Y、Z三方向导轨副超音频淬火、精密磨削更加耐磨。

19、配置万能铣头除可以作立铣头使用外，还可以在两个方向做360°回转，

20、X6232万能回转头铣床有手动润滑装置，可对丝杠及导轨进行强制润滑作用，注油更加方便。

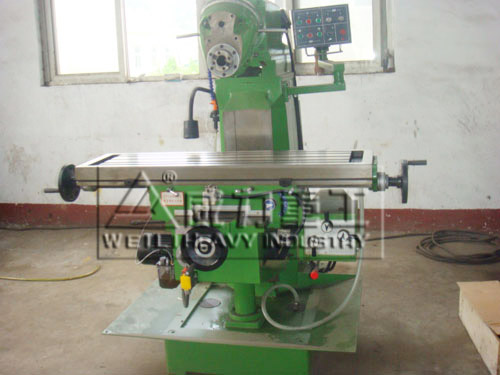

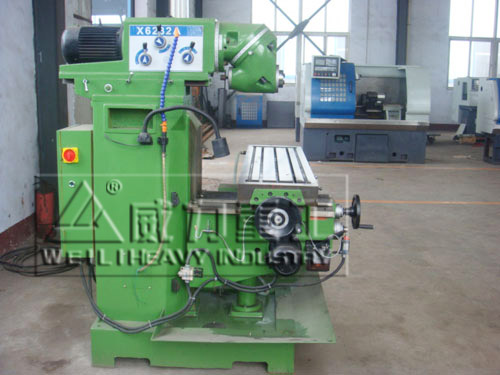

X6232万能回转头铣床图片：

X6232万能回转头铣床通用规定：

1、工作中认真做到：

1）铣削不规则的工件及使用虎钳、分度头及专用夹具持工件时，不规则工件的重心及虎钳、分度头、专用夹具等应尽可能放在工作台的中间部位，避免工作台受力不匀，产生变形。

2）在快速或自动进给铣削时，不准把工作台走到两极端，以免挤坏丝杆。

3）不准用机动对刀，对刀应的动进行。

4）6232万能回转头铣床工作台换向时，须先将换向手柄停在中间位置，然后再换向，不准直接换向。

5）铣削键槽轴类或切割薄的工件时，严防铣坏分度头或工作台面。

6）铣削平面时，必须使用有四个刀头以上的刀盘，选择合适的切削用量，防止机床在铣削中产生震动。

2、工作后将工作台停在中间位置，升降台落到很低的位置上。

3、认真执行下述有关特殊的规定：6232万能回转头铣床工作前应根据工艺要求进行有关工步程序，主轴转速、刀具进给量、刀具运动轨迹和连续越位等项目的预选。将电气旋钮置于"调正"位置进行试车，确认无问题后，再将电气旋钮置于自动或半自动位置进行工作。

X6232万能回转头铣床操作规程：

1、操作者必须熟练掌握X6232万能回转头铣床的操作要领和技术性能，凭考核合格后上岗作业。

2、开机前必须认真检查设备的各部位、各手柄、各变速排挡，确保处在合理位置，发现故障应及时修理，严禁带病作业。

3、开机前必须按润滑图表的要求，认真做好X6232万能回转头铣床设备的加油润滑工作。

4、工件、刀具的装夹必须牢固可靠不得有松动现象。

5、调整、转速、装拆工件、测量工件等，必须在停车后进行。

6、对刀时，如需快速进给，但刀具接近工件前，必须停止快进，用手动缓慢进刀，吃刀不准过猛，严禁超负荷作业。

7、正在切削时，不准停车，铣深槽时，要停车退刀，快速进给时，要注意手柄伤人。

8、自动走刀时，必须拉脱X6232万能回转头铣床工作台上的手柄，限位撞块应预先调整好，人不准离开运转中的设备。

9、切削时，不准戴手套，不得直接用手清除铁屑，只允许用毛刷，也不能用嘴吹。

10、刀具、工件的装夹要用专用的工具，用力不可过猛，防止滑倒。

11、下班前，操作者应按要求，认真做好X6232万能回转头铣床设备的清洁保养，做好润滑加油及周围场地的清洁卫生，产品零件要摆放整齐，并关闭电源。
