升降台铣床的种类特点以及工艺范围

 　　升降台铣床的种类特点以及工艺范围

　　升降台式铣床，这种铣床的工作台安装在垂直升降台上，使工作台可在相互垂直的三个方向上调整位置或完成进给运动，升降台结构刚性差，工作台上不能安装过重的工件，故该类铣床只适宜于加工中小型工件。它有以下三种类型：

　　1)卧式升降台铣床。该铣床上安装铣刀刀杆的主轴水平布置，可用圆柱铣刀、盘铣刀、成形铣刀和组合铣刀等加工平面、具有直导线的曲面和各种沟槽。

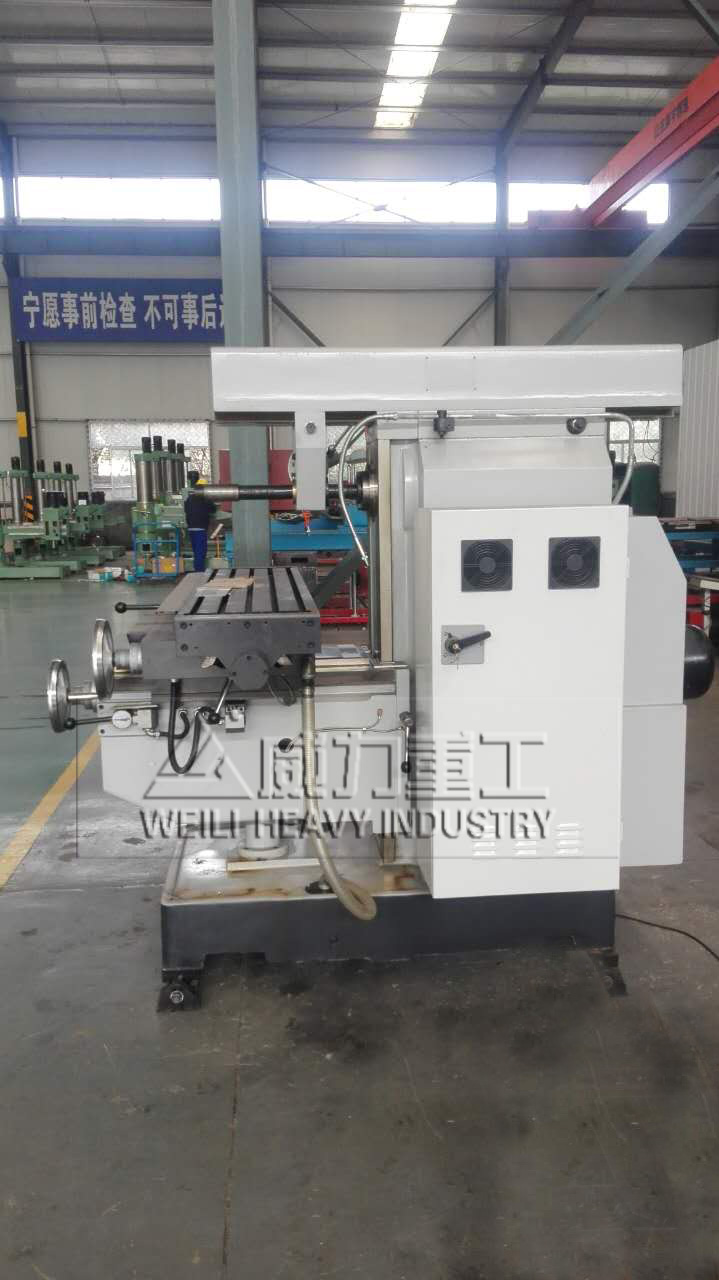

卧式升降台铣床


　　2)卧式万能升降台铣床。其结构与卧式升降台铣床基本相同，只是在工作台面上增加了回转盘，使工作台可绕回转盘轴线作±45°范围的偏转，改变工作台移动方向，从而可加工斜槽、螺旋槽等。此外，还可换用立式铣头、插头等附件，扩大机床的加工范围。

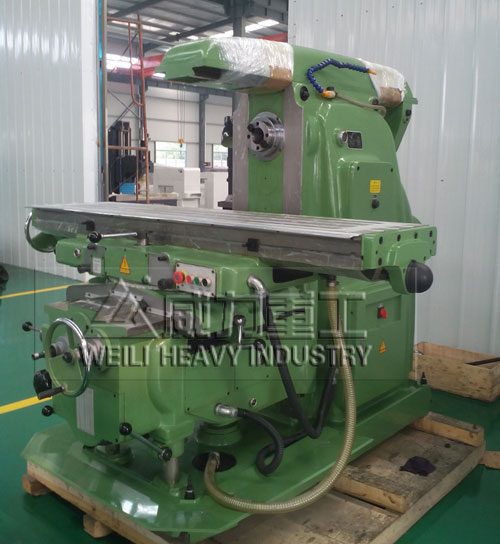

卧式万能升降台铣床


　　3)立式升降台铣床。它简称立式铣床，它与卧式升降台铣床的区别是安装铣刀的主轴垂直于工作台面，主要用端铣刀或立铣刀对平面、斜面、沟槽、台阶以及封闭轮廓表面等进行铣削加工。其工作台3、床鞍4及升降台5的结构与卧式升降台铣床相同。立铣头1可根据加工要求在垂直平面内调整角度，主轴2并可沿轴线方向进行调整。
