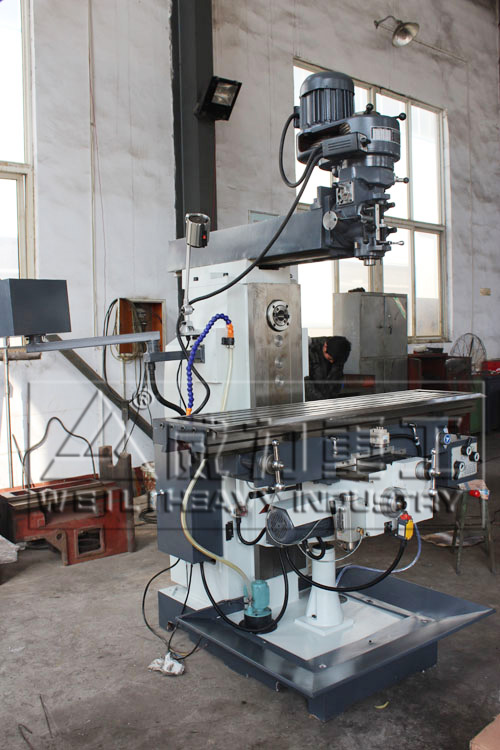

X6436万能回转头铣床铣刀的组合与调整

铣刀基本方法

1)刀具的轴向尺寸与位置的调整是通过选择铣刀宽度尺寸和调整间隔垫圈的尺寸实现的。

2)X6436万能回转头铣床刀具的径向尺寸和切削刃位置是通过铣刀的结构尺寸和形状选择确定的。

X6436万能回转头铣床铣刀的组合与调整，在卧式铣削加工中，可以使用长刀杆实现铣刀组合进行多面加工和多个零件同时加工，以提高生产效率。铣刀的组合与调整应掌握以下要点:

选用铣刀应符合组合刀具的结构要求，例如铣削加工扁的平行侧面时，应选用三面刃铣刀进行组合;铣削与刀杆平行的立方体工件平面时，应选择圆柱螺旋齿铣刀，且相邻铣刀的螺旋方向相反，以平衡轴向铣削力。


X6436万能回转头铣床选用的刀具结构尺寸与加工面的尺寸有关，例如扁的侧面高度为10mm，刀杆的套圈直径为30mm，此时刀具外径尺寸d。应按10mm<(d。-30mm)/2进行选择;又如铣削多个立方体工件上与刀轴平行的平面时，圆柱形铣刀的宽度应大于立方体平面的宽度。

多个零件同时加工时，刀具的间距应使刀具中间平面的间距与工件的间距相等。

当垂直于刀杆进行多面加工时，刀具侧刃的间距尺寸应按工件平行侧面的尺寸精度来调节，通常是用X6436万能回转头铣床试加工方法，经过对试件精确的测量获得刀具组合后侧刃间距的初始尺寸L1，然后按照初始尺寸L1与图样尺寸L2的差值来修磨平行衬套的长度尺寸，或增加垫片，使刀具组合后的间距尺寸符合图样的尺寸精度要求。

当平行于刀杆进行多面加工时，因各面与刀杆轴线的距离是不同的，因此需要通过控制各个刀具的直径尺寸之差来实现高低不同的多个平面的加工。例如一个工件上需要加工高度差为20mm的台阶面，此时铣刀1的直接为d1，组合配置铣刀2时，铣刀2的直接d2应为(d1+20mm)*2或(d1-20mm)*2.3

X6436万能回转头铣床铣削凹凸连接面时，刀具的结合应综合的方法进行组合。
