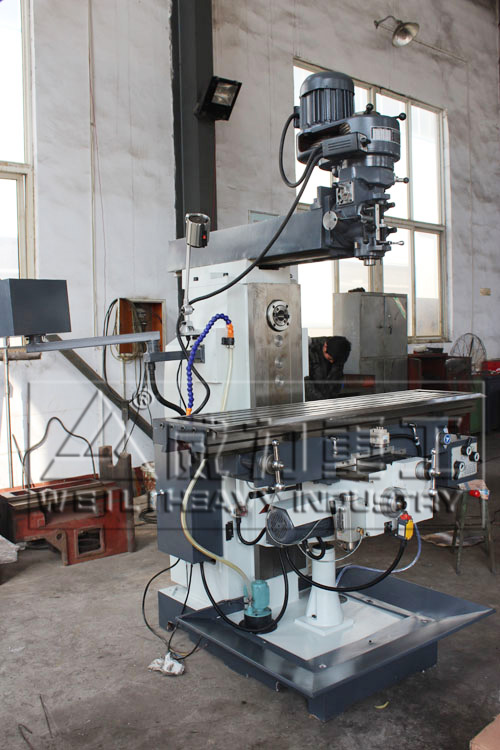

X6332万能摇臂铣床电力拖动形式和控制要求

X6332万能摇臂铣床的主运动和进给运动各由一台电动机拖动，这样X6332万能摇臂铣床的电力拖动系统一般由三台电动机所组成：主轴电动机、进给电动机和冷却泵电动机。主轴电动机经过主轴变速箱驱动主轴旋转，并由齿轮变速箱变速，以适应铣削工艺对转速的要求，电动机则不需求调速。

因为铣削分为顺铣和逆铣两种加工方法，别离运用顺铣刀和逆铣刀，所以要求主轴电动机可以正回转，但只要求预先选定主轴电动机的转向，在加工过程中则不需求主轴回转。又因为铣削是多刃不接连的切削，负载不稳定，所以主轴上装有飞轮，以进步主轴旋转的均匀性，消除铣削加工时产生的振荡，这样主轴传动系统的惯性较大，因而还要求主轴电动机在停机时有电气制动。进给电动机作为工作台进给运动及快速移动的动力，也要求可以正回转，以完成三个方向的正反向进给运动；经过进给变速箱，可获得不同的进给速度。


为了使主轴和进给传动系统在变速时齿轮可以顺畅地啮合，要求主轴电动机和进给电动机在变速时可以略微滚动一下（称为变速激动）。三台电动机之间还要求有联锁操控，即在主轴电动机起动之后另两台电动机才干起动运转。由此，X6332万能摇臂铣床对电力拖动及其操控有以下要求：

1．X6332万能摇臂铣床的主运动由一台笼型异步电动机拖动，直接起动，可以正回转，并设有电气制动环节，能进行变速激动。

2．工作台的进给运动和快速移动均由同一台笼型异步电动机拖动，直接起动，可以正回转，也要求有变速激动环节。

3．冷却泵电动机只要求单向旋转。

4．三台电动机之间有联锁操控，即主轴电动机起动之后，才干对其他两台电动机进行操控。
