X5032立式升降台铣床滚珠丝杠轴向间隙怎么调整

对于X5032立式升降台铣床滚珠丝杠副，除了单一方向的进给传动精度有一定的要求外，对它的轴向间隙也有严格的要求，以保证反向传动的精度。要把轴向间隙完全消除，也是相当困难的。通常采用双螺母，并加预紧力的方法来消除其轴向间隙。

双螺母经加预紧力调整后，能基本上消除X5032立式升降台铣床滚珠丝杠轴向间隙。单螺母的滚珠丝杠副是不能调整轴向间隙和预紧力的，其轴向间隙只能依靠滚珠丝杠副本的精度和安装时丝杠和螺母的连接精度来保证。双螺母加预紧力消除轴向间隙必须注意两点，一是：通过预紧后产生的力，可促使预拉变形，以减少弹性变形所引起的位移。但预紧力不能太大，否则会使驱动力矩增大，传动效率反而降低，使用寿命也随之缩短。二是：轴向间隙的消除，不能忽视丝杠的安装部分和驱动部分的轴向间隙，应同时调整是它减少到最小。目前常用的双螺母预紧力调整方法有下面三种。

（1）垫片调隙式

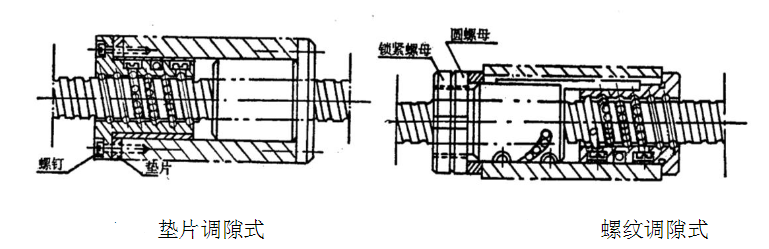

如图所示为垫片调隙式，一般用螺钉来连接滚珠丝杠上的两个螺母的凸缘处，在中间加垫片。垫片的厚度是螺母间产生轴向位移，以达到消除间隙和产生预紧力的目的。

这种结构特点是结构简单，可靠，装拆方便。但缺点是调整很费时，在工作状态下不能随意调整，因为要更换不同厚度的垫片才能消除间隙，所以是用于一般精度的机构中使用。


（2）螺纹调隙式

如图所示为螺纹调隙式。它是一个螺母的外端有凸缘，而另一个螺母的外端没有凸缘，车有螺纹，它伸出在套筒外，并用两个圆螺母调整好间隙后，再用一圆螺母锁紧螺母锁紧就可以了。

这种结构的特点是结构紧凑，调整方便，所以应用广泛，但调整的位移量不太精确。

（3）齿差调隙式

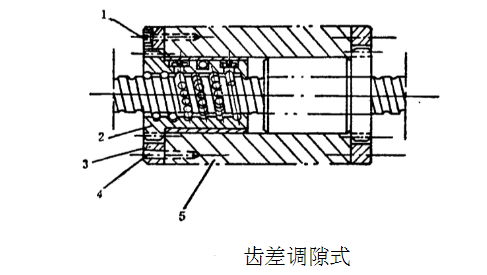

如图所示为齿差调隙式。它是在两个螺母的凸缘上各有圆齿轮2，两者的齿数值相差一个齿，装入内齿圆3中，内齿圆3是用螺钉1和定位销4固定在套筒5上的。调整是先取下内齿圆3，转动圆柱齿轮2，在两个滚柱螺母相对于滚筒5转动时，可以使两个螺母相互产生角位移，这样滚柱螺母对于滚珠丝杠的螺旋滚道也相对移动是两个螺母中的滚柱分别贴近在螺旋滚到的两个相反的侧面上。消除间隙并产生预紧力后，把内齿圆3套上用定位销4固定。

这种结构的特点是调整精确可靠，定位精度高，但结构复杂，仅在高精度的数控机床有所应用。
